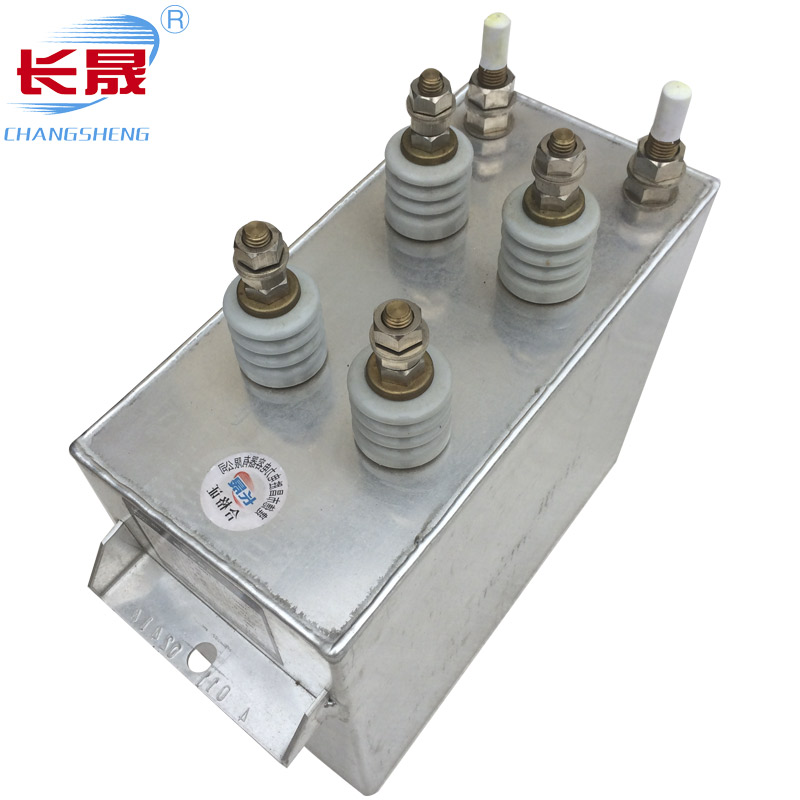

更新時間：2025-12-30 點擊:71次安裝高壓串聯諧振電容器需要格外仔細，下面小編帶你了解一下。
一、安裝前的準備
環境要求：選一個干燥、通風、無腐蝕性氣體且濕度低的地方，避免震動和傾斜。
固定基座：要安裝在牢固的基座上，做好絕緣和接地措施。
參數匹配：根據系統需求選好電容器的額定電壓、容量和溫度等級。
二、安裝步驟
1.分層安裝：可以分層裝在鐵架上，但別超過三層，層間不加隔板，保證散熱。
2.位置與間距：
上下層凈距≥0.2m，下層底部離地≥0.3m。
外殼間距≥10cm，低壓電容器≥50mm。
排間留1-1.5m通道，方便檢查和維修。
3.接線方式：
用軟線單獨連母線，避免硬母線對瓷套管造成應力。
電氣回路和接地部分要接觸良好，防止高頻振蕩電弧。
星形連接且中性點不接地時，外殼要對地絕緣。
三、安*全與保護
熔斷器：3.15kV及以上電壓的電容器，每個都要單獨裝熔斷器。
電抗器：電壓波動大或諧波嚴重時，加裝串聯電抗器抑制過電流和涌流。
保護裝置：裝設完善的過電壓和過電流保護，電容器對這兩者很敏感。
四、其他注意事項
電容量分配：安裝前分配好電容量，相間偏差≤5%。
標牌方向：電容器的標牌要朝外，方便查看。
通風與照明：電容器室可自然采光或人工照明，不用采暖。
綜上，高壓串聯諧振電容器的安裝你是否了解了。
